Автоматика для откатных ворот
Привод перемещает полотно по зубчатой рейке и избавляет от ручного открывания. Три класса по массе полотна — от бытового до промышленного: подбираем привод под массу и режим работы въезда, устанавливаем с обязательным комплектом безопасности — фотоэлементами и сигнальной лампой.
Модели
Выберите класс привода по массе полотна вашего въезда — на странице модели полные характеристики, фото и форма заявки.
AN-Motors ASL
Стандартный класс
Самый ходовой класс — для частных ворот с умеренной интенсивностью использования.
до 500 кг
интенсивность до 25–30%
230 В
Подробнее →
ALUTECH RDC 2
Усиленный класс
Для тяжёлых частных ворот и небольших коммерческих въездов с более частыми открываниями.
до 800 кг
интенсивность до 40%
230 В
Подробнее →

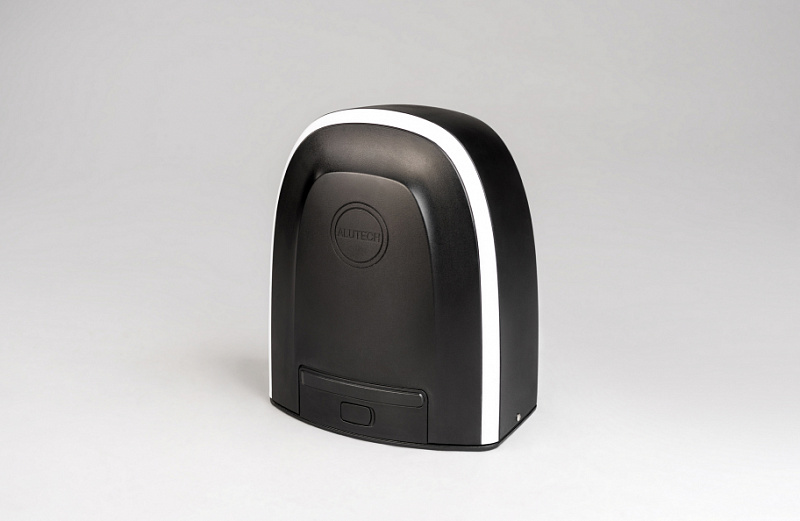

ALUTECH Roteo
Промышленный класс
Промышленный класс для проходных въездов с высокой интенсивностью, опционально питание 24 В.
от 1000 кг
интенсивность 40–80%
230/24 В
Подробнее →
Конструкция и комплект
Комплект автоматики для откатных ворот состоит из привода с блоком управления, зубчатой рейки на полотне и устройств безопасности — общая основа для всех классов.

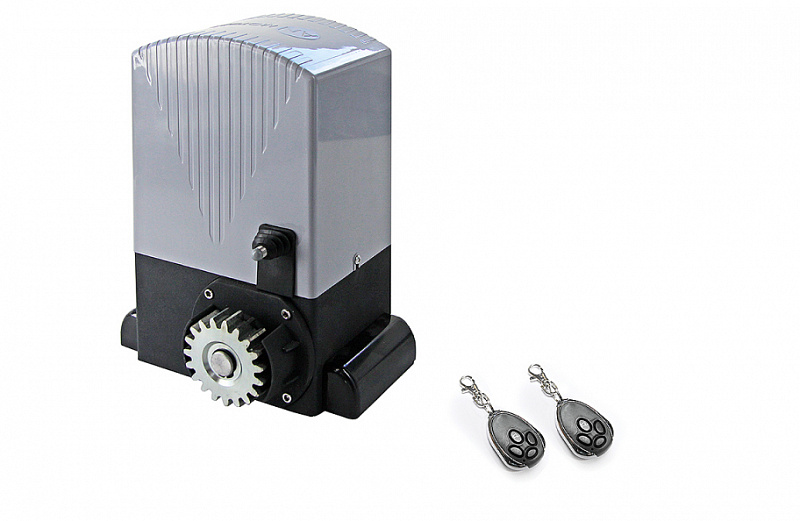

Привод с блоком управления
Мотор-редуктор с шестернёй, встроенным блоком управления и радиоприёмником. На корпусе — замок разблокировки: при отключении электричества ворота открываются вручную.
Зубчатая рейка
Крепится к несущей балке полотна; шестерня привода зацепляется за неё и перемещает ворота. Рейка бывает стальной или полимерной со стальным сердечником.
Концевые выключатели
Останавливают полотно в крайних положениях. Бывают механические и магнитные; магнитные надёжнее зимой — им не мешают снег и наледь.
Полезные функции
- Режим калитки — частичное открывание для прохода человека без полного отката полотна.
- Замедление в конце хода — полотно плавно подходит к крайним положениям, без ударов по ловителю.
- Автоматическое закрывание по таймеру — удобно на въездах с постоянным потоком машин.
- Ручная разблокировка ключом — открывание ворот при отключении питания.
Безопасность
Фотоэлементы и сигнальная лампа — обязательная часть комплекта. Фотоэлементы останавливают и реверсируют полотно, если в проёме человек или автомобиль; лампа предупреждает о движении ворот. Дополнительно блок управления отслеживает усилие и останавливает полотно при встрече с препятствием.
Класс определяется массой полотна и интенсивностью
Класс привода выбирают с запасом по массе полотна и по интенсивности — доле времени работы привода в течение часа.
Частные ворота с умеренной нагрузкой — до 500 кг
Самый ходовой класс — для частных ворот с интенсивностью до 25–30%, без переплаты за промышленный ресурс.
Тяжёлое полотно, частые проезды — до 800 кг
Для тяжёлых частных ворот и небольших коммерческих въездов с интенсивностью до 40%.
Проходной въезд, промышленный объект — 1000 кг и более
Интенсивность 40–80%, возможно питание 24 В для интенсивных режимов работы.
Характеристики
| Классы приводов по массе полотна | До 500 кг · до 800 кг · 1000 кг и более |
| Ширина проёма | Как правило, до 8–10 м |
| Скорость движения полотна | Около 0,2 м/с; скоростные версии — до 0,35 м/с |
| Интенсивность использования | От 25 до 80 % в зависимости от класса |
| Питание | 230 В; для интенсивных режимов — приводы 24 В |
| Передача | Зубчатая рейка: стальная или полимерная со стальным сердечником |
| Концевые выключатели | Механические или магнитные |
| Режимы работы | Калитка (частичное открывание), автозакрывание, замедление в конце хода |
| Отключение питания | Ручная разблокировка ключом |
| Безопасность | Фотоэлементы, сигнальная лампа, ограничение усилия |
| Эксплуатация | Уличная установка круглый год, включая морозы до −30 °C |
Значения типовые. Точные параметры зависят от модели и подтверждаются на замере.
Что входит в работу
- Проверка хода полотна — без перекосов и заеданий, иначе привод будет работать с перегрузкой
- Подбор класса привода под массу полотна и интенсивность въезда
- Подготовка основания и монтаж привода
- Крепление зубчатой рейки на полотне
- Настройка концевых выключателей, усилия и замедления
- Проверка фотоэлементов и сигнальной лампы
- Обучение пультов дистанционного управления
Уже стоят ворота?
Диагностируем и обслуживаем автоматику любых марок, в том числе смонтированную не нами: регулируем концевые выключатели и усилие после осадки ворот, ремонтируем и меняем приводы, добавляем пульты и устройства безопасности.
Перейти в сервис →Смотрят вместе с этим
Откатные ворота
Полотно уходит вдоль забора: экономят место на въезде, подходят для широких проёмов.
Подробнее →

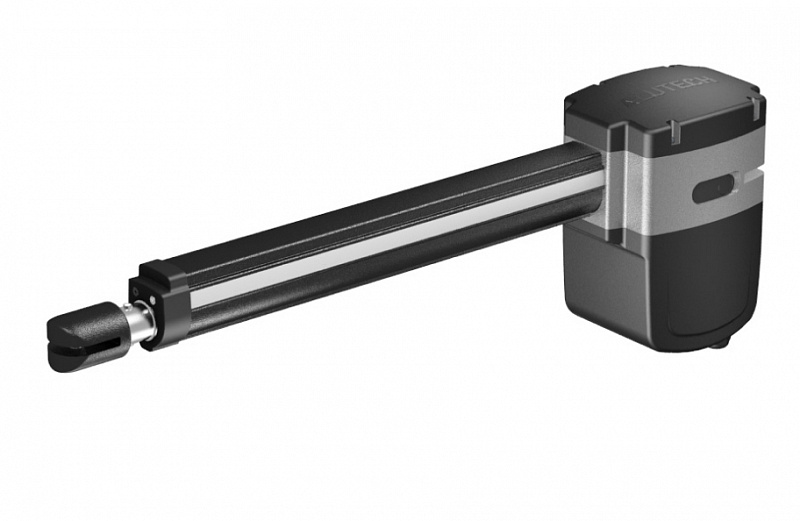

Автоматика для распашных ворот
